Профнастил Н-60 845/902

Профиль Н60-845 — гофрированный листовой гнутый профиль проката с повторяющимися по ширине гофрами и длиной, равной длине профиля.

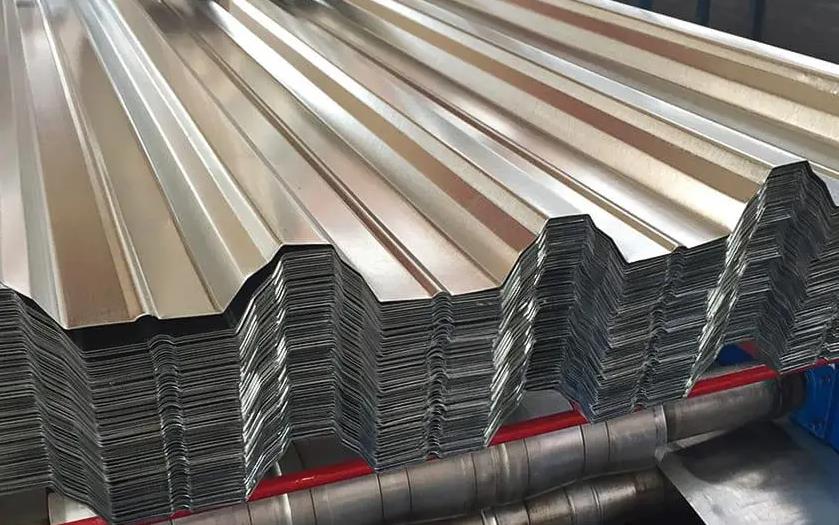

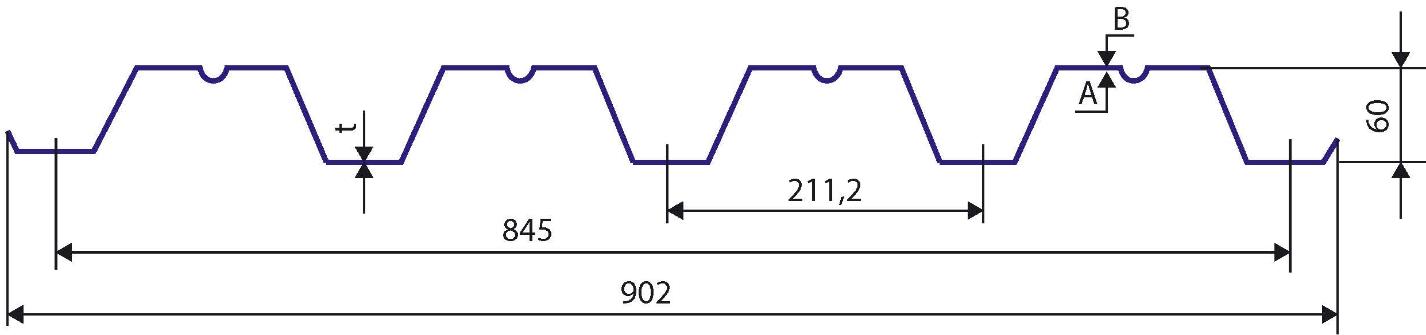

Внешний вид листа профиля проката и чертеж поперечного сечения приведены выше.

Количество гофр в профиле – 4. Ширина одного гофра – 211,2мм. Форма гофра – равнобедренная трапеция. Параллельные стороны трапеции принято называть широкими/узкими полками. Размеры широких полок – 122мм, узких полок – 50мм. На широких полках есть маленькие гофры овальной формы, придающие всему листовому профилю дополнительную жесткость. Боковые стороны трапеции, называемые стенками гофра профиля, имеют углы наклонов 67˚/113˚ к плоскостям широких/узких полок. Места изгиба между стенками и полками профиля имеют внутренний радиус 5мм. Одна из крайних узких полок гнутого профиля имеют ширину не 50мм, а 47мм. Разница этих размеров в 3мм сделана для удобства продольной стыковки двух соседних листов между собой при укладке настилов/покрытий/перекрытий. Все перечисленные размеры имеют справочный характер без допусков и при производстве профлиста Н60-845 не контролируются. Соблюдение этих размеров обеспечивается настроенным оборудованием профилегибочных агрегатов, строгим соблюдением отработанных технологических процессов гибки заготовки и использованием заготовок для профилирования только из проката, предназначенного для изготовления гнутых профилей. Требования к размерам полезной ширины, высоты, длины листа профиля, допуски на эти размеры при производстве, методы контроля и правила приемки установлены в ГОСТ 24045-2016. Подробнее об этом в разделе «Характеристики Н60-845».

Производство и продажа профнастила Н60-845 осуществляется  в листах по стандартным и индивидуальным размерам длины листов. Длина листов измеряется в метрах и может быть от 0,5м до 14,5м. Технологическое оборудование обеспечивает точность изготовления в 1мм любой длины профиля. Общее количество изготовленного на заказ профиля измеряется в погонных метрах (сокр. – пог.м). Продажа профнастила производится в рублях за погонный метр профиля. Для расчета заказа в дополнение к калькулятору стоимости профнастила на сайте представлены прайс-листы в рублях за погонный метр и за квадратный метр общей площади листа профиля.

На складе в наличии  имеются готовые профилированные листы Н60-845 стандартных длин 6,0м и 12,0м. Готовые профили произведены из заготовок разной толщины проката с различными защитно-декоративными покрытиями. Кроме оцинкованных листов в наличии оцинкованные профили с цветными полимерными покрытиями по RAL 9003(белый)/RAL 5005(синий)/RAL 8017(коричневый).

Поставка профнастила Н60-845/902 производится в любое место на территории РФ. Погрузка производится в 20/40-футовые контейнеры, полувагоны, вагоны или автомобильный транспорт. По Москве, Московской области и ближайшим регионам имеется доставка автотранспортом. Возможен самовывоз.

Нарезка готового профиля Н60-845 на листы необходимой длины выполняется агрегатом/механизмом резки. Для резки профиля форма ножей на механизме резки должна соответствовать необходимой форме профиля. Таким образом, ножи механизма резки являются критерием качества произведенного профиля и служат контрольным шаблоном геометрической точности профиля. Если геометрическая точность изготовленного профиля соответствует требуемой, то на краях по линии реза листов не остается следов в виде складок и вмятин.

  При использовании профлиста Н60-845 для кровли/ограждений/настилов перекрытий шаг обрешетки можно делать до 3,0 метров.
   Подробнее ознакомиться с особенностями использования профиля Н60-845 в строительстве можно в разделе «Техническая документация».

Заготовкой для производства/профилирования гофрированного листового гнутого профиля проката Н60-845 является прокат, предназначенный для изготовления гнутых профилей. Этому требованию соответствуют оцинкованная холоднокатаная сталь категорий/групп ХП и ПК по ГОСТ 14918-80 и оцинкованный прокат марок 220÷350 по ГОСТ Р 52246-2004. В целях экономии средств по желанию Заказчика возможно изготовление профиля из оцинкованной стали категории/группы ОН или марки оцинкованного проката 01 вышеуказанных стандартов.

Толщина цинкового покрытия заготовки для профилирования при изготовлении профиля Н60-845 из проката без лакокрасочного покрытия должна соответствовать 1 классу (по согласованию – 2 классу) покрытия оцинкованной стали по ГОСТ 14918-80 или классам покрытия 140÷275 оцинкованного проката по ГОСТ Р 52246-2004. По желанию Заказчика возможно изготовление профиля с цинковым покрытием до 600 г/м2. При изготовлении профиля из заготовки с лакокрасочным полимерным покрытием ОБЯЗАТЕЛЬНО! наличие цинкового покрытия стали класса не менее 100 по ГОСТ Р 52246-2004.
Подробнее с характеристиками материалов покрытий заготовок для профилирования можно ознакомиться в разделе «Характеристики».

Характеристики профнастила Н60-845/902

Характеристики материала исходной заготовки:

• тонколистовой оцинкованный прокат марок 220-350 по ГОСТ Р 52246-2004;
• сталь оцинкованная с полимерным покрытием по ГОСТ Р 52146-2003;
• ширина заготовки 1250мм;
• толщина заготовки 0,5/0,55/0,6/0,65/0,68/0,7/0,75/0,8/0,82/0,85 и 0,9мм.

Характеристики формы, параметров, справочных значений, веса и размеров профиля Н60-845 соответствуют требованиям:

• ГОСТ 24045-2016для производства профилированного настила Н60 из стандартной стальной заготовки толщиной 0,7, 0,8 и 0,9 мм с толщиной цинкового покрытия с одной стороны 9 ÷ 19 мкм (масса цинкового покрытия с двух сторон 140 ÷ 275 г/м2);
• Стандарту организации (СТО) или техническим условиям (ТУ) завода-изготовителя для производства профильного листа Н60 из стандартной стальной заготовки толщиной 0,5, 0,55, 0,6, 0,65, 0,68, 0,75, 0,82 и 0,85 мм, из оцинкованного проката с толщиной цинкового покрытия менее 9 мкм (масса цинкового покрытия менее 140 г/м2) или стального проката любой толщины без защитно-декоративного покрытия и других материалов (алюминий и алюминиевый прокат, медь и тонколистовой медный прокат, нержавейка и прокат из нержавеющей тонколистовой стали и т.д).

   Технология процесса изготовления и технические характеристики для применения данного листового профиля соответствуют требованиям ГОСТ 24045-2016.

Характеристики профнастила Н60-845  для монтажа или раскладки:

• монтажная (полезная/рабочая) ширина профлиста – 0,85м (845 мм);
• полная (общая, габаритная) ширина профлиста – 0,9м (902 мм);
• полезная (рабочая) площадь одного листа без учета поперечного нахлеста (перекрытия) = 0,85м × длину листа в метрах;
• полная (общая, габаритная) площадь одного листа = 0,9м × длину листа в метрах.

   Профиль изготавливается длиной от 0,5 до 14,5 метров при любой кратности реза по размерам Заказчика.

   Более подробную информацию о характеристиках профиля Н60 при различных схемах монтажа и вариантов его использования можно посмотреть в разделе «Техническая документация».

Характеристики профиля Н60-845 по весу и размерам.

Толщина листа t , мм	Масса 1 пог,м длины, кг	Масса одного полезного м2, кг
0,65	6,9	8,17
0,7	7,4	8,75
0,8	8,4	9,94
0,9	9,3	11,0

• Предельные отклонения размеров листа профиля Н60-845 по ГОСТ 24045-2016:
  • по высоте: ±2,0 мм,
  • по ширине ±8,0 мм,
  • по длине +2,0 мм  (до 6м) +6,0мм (свыше 6м).

Расчет веса листа и партии профнастила Н-60-845 производится следующим образом:

• вес одного листа = вес погонного метра при толщине листа t × длину листа в метрах;
• общий вес партии (заказа) = вес погонного метра при толщине листа t × общее количество погонных метров или вес одного листа × количество листов (для партии листов одинаковых по длине и толщине).

Характеристики покрытия профильного листа Н60-845:

• цинковое покрытие по ГОСТ Р 52246-2004или ГОСТ 14918-80. Класс цинкового покрытия (масса покрытия, нанесенного с 2 сторон, гр/м2, не менее) 100÷275;
• цинковое покрытие с лакокрасочным или полимерным покрытием по ГОСТ Р 52146-2003или ГОСТ 30246-94. Диапазоны толщины полимерного покрытия на 1 лицевой или обратной стороне листа: грунтовки — 5÷7 мкм; грунт +отделочная эмаль — 20÷60 мкм; грунт +ПВХ пластизоль — 100÷200 мкм; защитная эмаль 10÷18 мкм. Способ нанесения цинкового покрытия – погружение в расплав цинка (горячее цинкование) заготовки для производства листового профиля.

Характеристики материала полимерного покрытия профильного листа Н60-845:

• грунтовки (полиэфирный, акрилатный и эпоксидный грунты);
• отделочные эмали (полиэфирная, полиуретановая, поливинилденфторидная (ПВДФ) и акрилатная эмали);
• ПВХ пластизоль (ПЗ);
• защитные эмали (полиэфирная и эпоксидная эмали).

   Обозначения материалов, применяемых при изготовлении полимерного покрытия горячеоцинкованного проката в российских и международных стандартах, приведены в таблице 1 ГОСТ Р 52146-2003.

           Примечания к таблице цен профнастила Н60:

1. Стоимость профиля указана с учетом погрузки в открытую бортовую машину или прицеп без доставки до Заказчика.
2. Стоимость оцинкованного профилированного листа Н60-845 указана для марки проката 220 по ГОСТ Р 52246-2004(сталь ХП по ГОСТ 14918-80).
3. Окрашенный профилированный лист изготавливается с полимерным покрытием полиэстер, пурал, ПВДФ или ПВХ пластизоль. Цвет полимерного покрытия расположен на стороне А и (или) В профиля (см. рисунок выше).
4. Цена профнастила Н60 с полимерным покрытием указана для материала заготовки из стального горячеоцинкованного проката с полимерным покрытием полиэстер.

Расчет стоимости профнастила Н60-845 за м2, тонну или лист при толщине листа t:

• цена за монтажный (рабочий) м2: = цена за погонный метр ÷ 0,85;
• цена за полный (общий, габаритный) м2: = цена за погонный метр ÷ 0,9;
• цена за тонну = (цена за погонный метр ÷ вес погонного метра) × 1000;
• цена за лист = цена за погонный метр × длину листа в метрах.

Полная стоимость заказа (партии) профлиста Н60-845 рассчитывается как произведение количества листов в заказе на цену за лист или как произведение цены за погонный метр на общее количество погонных метров в заказе.
